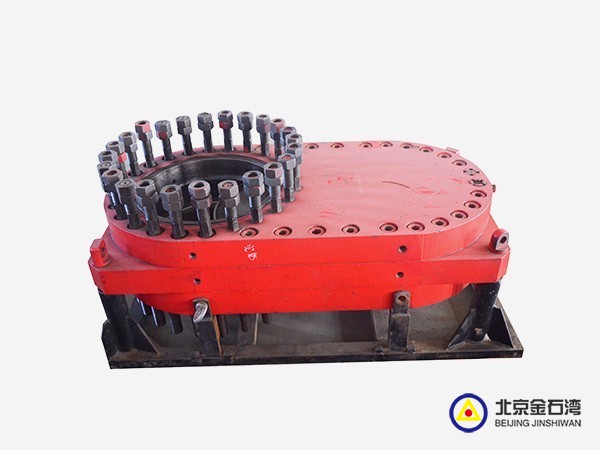

夹板阀是一种连接封堵管件和连接器的专用设备，施工作业时的作用是切断开孔封堵设备与管线内介质。
设计压力等级：1.0、1.6、2.5、4.0、6.3、10.0MPA，ASME Class150、300、600等。
设计使用温度：-20℃―200℃。
服务热线：400-0010-962
开孔型式：手动型及液压型。
材质：20#、16MnR、304、316、合金材料等。

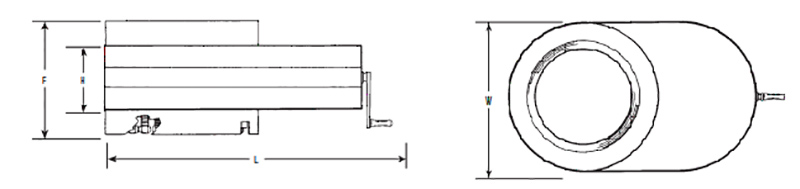

| 规格 | 宽度W (mm） | 厚度H（mm） | 总高F(mm) | 关闭长度L（mm） | 开启长度L（mm） | 开关型式 |
| DN50 | 165 | 77 | 180 | 265 | 265 | 手动 |
| DN100 | 235 | 97 | 210 | 400 | 400 | 手动 |
| DN150 | 300 | 111 | 230 | 500 | 500 | 手动 |
| DN200 | 360 | 141 | 270 | 610 | 610 | 手动 |
| DN250 | 425 | 145 | 325 | 715 | 715 | 手动 |
| DN300 | 485 | 168 | 350 | 845 | 845 | 手动 |
| DN350 | 555 | 175 | 365 | 960 | 960 | 手动 |
| DN400 | 620 | 191 | 390 | 1080 | 1080 | 手动 |
| DN450 | 670 | 201 | 415 | 1210 | 1210 | 手动 |
| DN500 | 730 | 221 | 440 | 1280 | 1280 | 手动 |
| DN550 | 710 | 230 | 460 | 1240 | 1895 | 液压 |
| DN600 | 845 | 250 | 490 | 1490 | 2195 | 液压 |
| DN700 | 960 | 255 | 515 | 1700 | 2365 | 液压 |
| DN800 | 1085 | 280 | 580 | 1990 | 2875 | 液压 |
| 注：1. 连接尺寸可根据用户需求定制。 2. 规格范围超出本表的可定制。 | ||||||
